一、概況

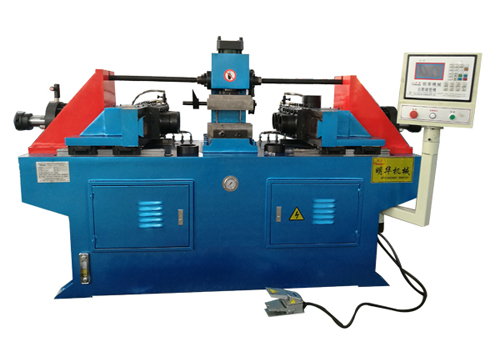

SM80型三工位雙頭縮管機(亦稱管端成型機),由微電腦控制,液壓驅動,中文字幕顯示,人機對話式操作,三工位換模,液壓夾緊,機械定位進行縮管、擴管、管端成型(改變磨具結構后)。本機運用直線導軌為載體,使之動作無磨損,產品重復性好,適用于鐵管、家具、汽車空調、燃油管路等的端頭處理。
二、主要技術參數:
主要規格/機型
| SM80NC-2H-3S | 備注 |
最大縮管能力 | Φ80X2 |
|
最大縮管行程 | 130mm |
|
最長裝夾管件 | 500mm | 可根據客戶要求制作 |
換模位置 | 3個 |
|
縮管速度 | 4~5sec/130mm |
|
系統而定壓力 | 14MPa |
|
電機功率 | 11KW |
|
油泵排量 | 55ml/rev | 客戶自備46#抗磨液壓油 |
三、原理介紹
本機由主傳動機構(主油缸)、夾料機構(夾料缸)、換模機構(換模缸)、定位機構、電氣系統、液壓系統等主要部分組成。
主傳動機構見附圖1-1、夾料機構見附圖1-2、換模機構見附圖1-3、電器系統見附圖2、液壓原理見附圖4,根據所縮管件調整長度,具體工作原理如下:
1、空載:接通電源,按電機啟動按鈕SA,電機工作,指示燈H亮,油泵3工作,經濾油器2從油箱吸油,經溢流閥5回油箱。
2、夾管:按按鍵按鈕(兩個)兩次進入自動工作狀態:YA9、YA2通電,電磁閥8、溢流閥5工作,夾緊油缸動作,時間由設定時間控制。
3、縮管:達到設定時間,YA2斷電,YA1通電,電磁閥13-16動作,縮管油缸工作進行縮管,長度由調節螺母及時間控制。
4、退縮:達到設定時間位置,YA1斷電,YA5通電,電磁閥13-16作換向動作,縮管油缸后退。
